丁基胶挤出生产线_JDL_丁基胶挤出生产线_玖德隆
点击图片查看原图
产品: 浏览次数:60丁基胶挤出生产线_JDL_丁基胶挤出生产线_玖德隆
品牌: 玖德隆
设备优势: 环保型,不接外循环水
产能: 300-600kg/h
单价: 260000.00元/套
最小起订量:
供货总量:
发货期限: 自买家付款之日起 3 天内发货
有效期至: 长期有效
最后更新: 2024-11-06 15:19
  询价
详细信息

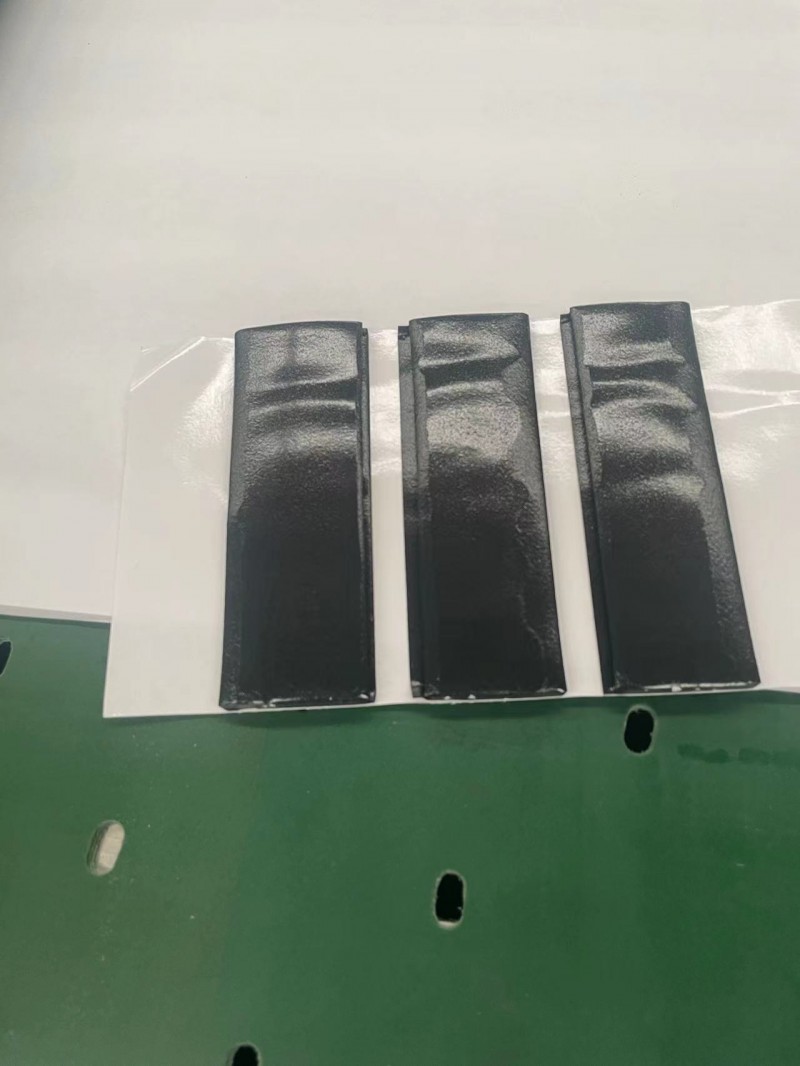

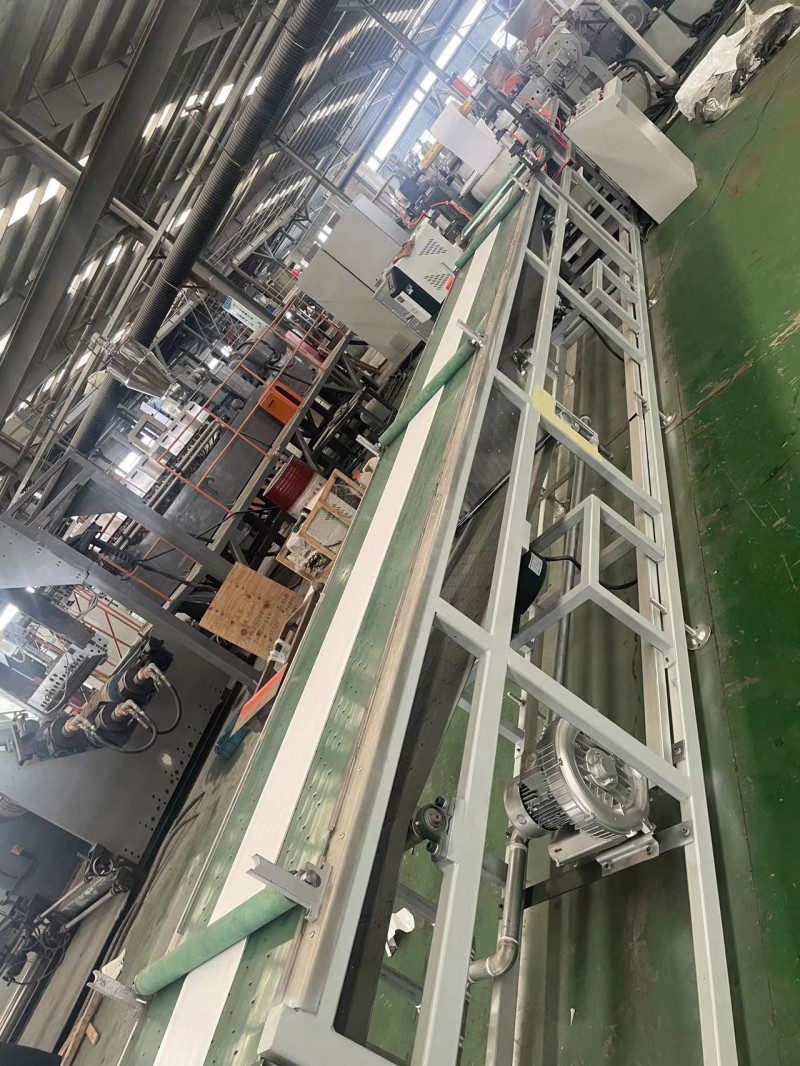

丁基胶挤出生产线_JDL_丁基胶挤出生产线_玖德隆

丁基橡胶具有良好的气密性,气体通过聚合物的扩散速度和聚合物分子的热运动有关,丁基橡胶分子链中侧甲基排列密集,限制了聚合物分子的热运动,因此透气率低,气密性好。丁基橡胶具有良好的热稳定性,丁基橡胶硫化胶具有优良的耐热稳定性硫磺硫化的丁基橡胶可在100℃或稍低温度下于空气中长期使用,用树脂硫化的丁基橡胶使用温度可达150℃~200℃。丁基橡胶的热氧老化属降解型,老化趋向为软化。丁基橡胶具有良好的耐臭氧和耐天候老化性,丁基橡胶分子链的高饱和度使之具有很高的耐臭氧和耐天候老化性耐臭氧性能约优于天然橡胶,丁苯橡胶的10倍。丁基橡胶具有吸能性(减震性能),丁基橡胶分子结构中缺少双键,且侧链甲基分布密度较大因此具有良好的吸收震动和冲击能量的特性,在很宽的温度范围内(-30~-50℃)丁基橡胶的回弹特性都不大于20%,这表明了丁基橡胶的吸收机械性能的能力优于其它橡胶,丁基橡胶在高变形速度下的阻尼性质是聚异丁烯链段所固有的,在很大程度上,它不受使用温度,不饱和度水平,硫化状态和配方变化的影响。


portant; overflow-wrap: break-word !important;">  丁基橡胶具有良好的化学稳定性,丁基橡胶的高饱和结构,使之具有较高的化学稳定性。丁基橡胶特别耐动植物油,对多数无机酸和有机酸都具有良好的抗侵蚀性,虽然它不耐浓氧化酸,如硝酸和硫酸,但是能耐非氧化酸和中等浓度的氧化酸,并耐碱溶液和氧化还原溶液。在70%的硫酸中浸泡13周后,丁基橡胶强度和伸长率几乎没有损失,而天然橡胶和丁苯橡胶性能已严重下降。

丁基橡胶(IIR)---异丁烯橡胶
        1.IIR 由异丁烯与少量异戊二烯单体在低温下(约-100 ℃)共聚而成。呈白色或灰白色半透明状。
        2.分类
        一般品种和卤化品种(氯化丁基橡胶、溴化丁基橡胶)
        3.特性
(1)饱和性橡胶,优良的化学稳定性、耐水性、高绝缘性,耐酸碱、耐腐蚀,耐热性、耐侯性较好。
(2)非极性橡胶,耐油性差。
(3)结构较规整,伸长时能结晶(Tg=- 65 ℃)强度较高,弹性较大  。
(4)具有优异的气密性 气密性取决于气体在橡胶中的扩散率。
(5)弹性低、阻尼性能优越。
(5)硫化速度慢(双键少),并用性能差,粘着性差,易生热  。
        4.卤化丁基橡胶
        为了提高 IIR 的硫化速度,提高与不饱和橡胶的相容性,改善自粘性 和与其它材料的互粘性,对 IIR 进行了卤化,包括氯化和溴化。卤化物为 CIIR 和 BIIR。
        5.配合及加工 配合
        硫化—可以用较强的硫黄促进剂体系、树脂、醌肟在较高的温度下进行。 补强—  一般使用槽黑。
        增塑—不宜用高芳烃油,而宜用石蜡或石蜡油 5~10 份,或适量环烷油。 加工:不易塑炼;混炼时用密炼效果好;压延压出—比天然橡胶困难得多;成型硫化—自粘性及与其它 橡胶的互粘性差,要在配方中加入增粘剂。
        6.用途 内胎、无内胎轮胎的气密层、医用瓶塞、耐化学腐蚀制品、减震制品等。





询价单
0条  相关评论
